電気めっきでは、電流が集中するエッジ部と電流の届きにくい凹部とで膜厚に大きな差が生まれます。これに対し無電解ニッケルめっきは、電気を使わず化学反応のみで皮膜を析出させるため、複雑な形状の部品でもほぼ均一な膜厚を確保できます。袋穴の内側にもめっきできる——この一点だけでも採用する価値のある処理です。
この記事では、無電解ニッケルめっきの仕組み、電気ニッケルめっきとの違い、硬度・耐食性などの特徴、主な用途と依頼時の注意点を解説します。新潟県三条市で無電解ニッケルめっきに対応する笹川メッキが、現場の知見をもとにお伝えします。
無電解ニッケルめっきとは
無電解ニッケルめっきは、その名のとおり電気を使わないニッケルめっきです。まず、どのように皮膜がつくられるのかを見ていきましょう。
化学反応のみで皮膜を析出させるめっき
一般的なめっきは、めっき液の中で部品に電気を流し、金属イオンを部品表面に析出させます。一方、無電解ニッケルめっきは、めっき液に含まれる還元剤（次亜リン酸ナトリウム）の化学反応によってニッケルを析出させます。電気を使わないため、部品の形状や位置による電流分布の偏りが原理的に存在せず、液が触れる面すべてに同じ速度で皮膜が成長します。
析出する皮膜はニッケルとリンの合金（Ni-P合金）です。規格としてはJIS H 8645（無電解ニッケル-りんめっき）に定められており、「カニゼンめっき」という通称で呼ばれることもあります。
リン含有率で皮膜の性質が変わる
Ni-P皮膜の性質は、皮膜中のリン含有率によって変化します。一般に広く使われるのは中リンタイプ（リン含有率6〜9%程度）で、硬度・耐食性・コストのバランスに優れます。リン含有率が高いほど耐食性・非磁性が向上し、低いほど硬度が高くなる傾向があり、用途に応じて使い分けられています。
電気ニッケルめっきとの違い
同じニッケルめっきでも、電気式と無電解式では得られる皮膜の性質と得意分野が異なります。主な違いを比較表で整理します。
| 項目 | 無電解ニッケルめっき（中リン） | 電気ニッケルめっき |
|---|---|---|
| 膜厚の均一性 | ◎ 形状によらずほぼ均一 | △ エッジ部が厚く凹部が薄くなる |
| 袋穴・パイプ内面 | ◎ 液が触れれば析出する | × 電流が届かず析出しにくい |
| 皮膜の組成 | Ni-P合金 | ほぼ純ニッケル |
| 硬度（析出まま） | 〇 Hv500前後 | △ Hv300～400前後 |
| 処理コスト | △ 薬液管理コストが高め | 〇 量産では低コスト |
| 向いている部品 | 精密部品・複雑形状・金型 | 装飾・下地めっき・量産小物 |
表のとおり、寸法精度と形状対応力では無電解が、コストでは電気めっきが優位です。当社ではニッケルめっき（ラック）とニッケルめっき（バレル）の電気めっきにも対応しているため、部品の要求仕様に応じて最適な方式をご提案できます。めっき方式の基本的な考え方はめっきの基礎もご参照ください。
無電解ニッケルめっきの特徴と性能
無電解ニッケルめっきが精密機器部品で選ばれ続ける理由となる、代表的な性能を紹介します。

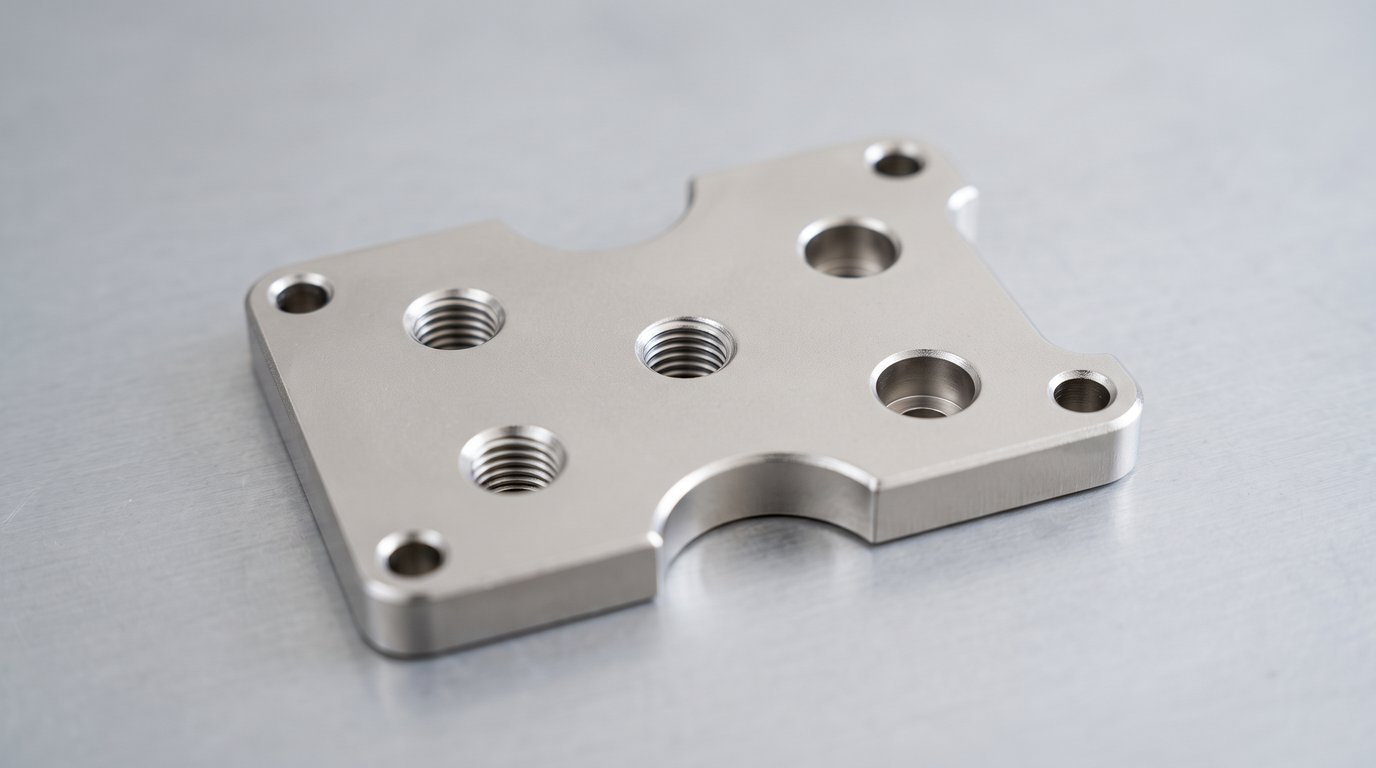

複雑形状・袋穴の内側にも均一な皮膜
最大の特徴は、めっき液が触れる面であればどこでも均一に析出することです。電気めっきでは困難な袋穴の内側、深穴、細かい溝、パイプの内面にも皮膜を形成できます。膜厚指定に対して部位ごとのばらつきが小さいため、はめあい公差のある精密部品でも、膜厚分を見込んだ寸法設計がしやすくなります。
硬度と耐摩耗性 — 熱処理でさらに向上
無電解ニッケルめっきの皮膜硬度は、析出したままの状態でHv500前後と、電気ニッケルめっき（Hv300前後）を上回ります。さらに、めっき後に熱処理を行うと皮膜が結晶化し、Hv900前後まで硬度を高めることが可能です（当社では対応不可）。この硬度は工具や金型部品の耐摩耗用途にも通用するレベルで、摺動部品の寿命向上にも寄与します。
耐食性・その他の性質
Ni-P皮膜は緻密でピンホールが少なく、素地の鉄を腐食環境から保護します。耐食性は膜厚とリン含有率に依存するため、使用環境に応じた膜厚設定が重要です。このほか、低リンタイプはんだ付け性が良好なこと、高リンタイプでは非磁性であることなど、電子部品・精密機器に都合のよい性質を備えています。
処理工程の流れ
無電解ニッケルめっきの工程は、おおむね次の流れで進みます。
脱脂 → 水洗 → 酸洗い → 水洗 → 活性化処理 → 無電解ニッケルめっき（約90℃の薬液に浸漬） → 水洗 → 乾燥 →（必要に応じて熱処理）→ 検査
めっき液は約90℃に管理され、浸漬時間によって膜厚をコントロールします。電気めっきのような治具への通電設計が不要な一方、薬液の組成・温度・pHの管理が皮膜品質を左右するため、液管理の技術がめっき会社の腕の見せどころになります。
主な用途と笹川メッキの対応実績

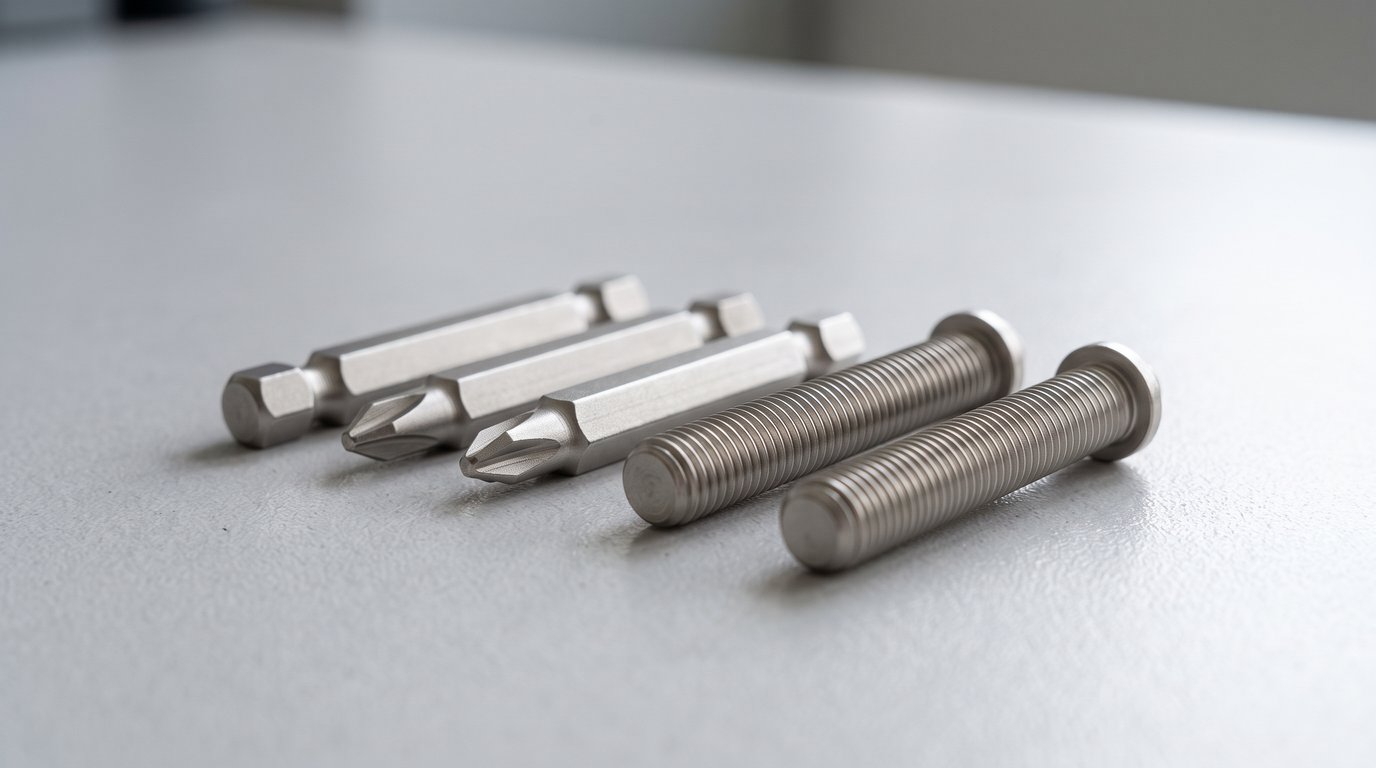

こうした特性から、無電解ニッケルめっきは精密機器部品・金型部品・工具・機械部品などで広く採用されています。膜厚の均一性が寸法精度に直結する部品、袋穴や複雑形状を持つ部品では、候補となる場合が多いです。
当社の無電解ニッケルめっきは、鉄および銅素材に対応し、処理可能サイズはH450×W450×D450mmです。機械部品、工具、金型部品などの処理実績があります。設備仕様や工程の詳細は無電解ニッケルめっきの技術ページを、実際の処理例は製作実績をご覧ください。
依頼時の注意点
無電解ニッケルめっきを検討する際に、事前に確認しておきたいポイントを3つ挙げます。
素材と前処理の確認
めっきの密着性は素材と前処理に大きく左右されます。当社で対応している素材は鉄・銅です。アルミなどその他の素材や、熱処理品・鋳物など表面状態に特徴のある部品については、内容にもよりますが、まずはご相談いただければ対応可否を確認してご回答します。
膜厚指定とはめあい公差
均一に析出するとはいえ、めっきである以上、膜厚の分だけ寸法は増加します。片側10μmの膜厚指定であれば、軸径は20μm太くなります。はめあい部・ねじ部のある部品では、めっき後の仕上がり寸法を基準に膜厚と加工寸法を設計してください。図面に「めっき後寸法」か「めっき前寸法」かを明記しておくと行き違いを防げます。
剥離・再めっきにも対応できる
めっき不良の修正や中古部品の再生では、既存の皮膜をいったん剥離してから再めっきを行います。無電解ニッケルめっきは硬く化学的にも安定な皮膜のため、剥離には専用の処理が必要です。当社ではめっき剥離にも対応しており、剥離から再めっきまで一貫してご依頼いただけます。
よくある質問（FAQ）
まとめ
無電解ニッケルめっきは、電気を使わず化学反応で析出させることで、複雑形状や袋穴の内側まで均一な膜厚を実現するめっきです。硬度・耐食性にも優れ、精密機器部品や金型部品の表面処理として広く使われています。
- 電気めっきと違い、形状によらず均一な膜厚。袋穴の内側にも析出する
- 硬度は析出ままでHv500前後、熱処理（当社では対応不可）でHv900前後まで向上
- 膜厚分の寸法増加を見込んだ設計と、素材・前処理の事前確認がポイント
笹川メッキでは、新潟県三条市を拠点に無電解ニッケルめっきをはじめ多彩な表面処理に対応しています。精密部品・複雑形状部品のめっきも、内容にもよりますが、まずはご相談を承っています。当社の対応範囲は笹川メッキの強み、会社概要は会社案内をご覧ください。図面や要求仕様を添えてお問い合わせフォームよりお気軽にご連絡ください（TEL 0256-33-3328）。
【関連コラム】
